不銹鋼巴歇爾槽安裝要求

巴歇爾槽(Parshall flume)又稱巴氏槽:是明渠流量測量的輔助設備.原型是文丘里水槽,后者的實驗
?? 是VM.Cone于1915年在美國的科羅拉多洲開始進行的,1922年F.L.Parshall對此進行了根本性的變革,制作了現在通用的巴歇爾槽,以后又多次重復了水力學實驗,制成了尺寸為1英寸到50英寸的各種量水槽,
??巴歇爾槽名字是1929年美國土木學會命名的,此后,英國,瑞士,意大利,印度,阿根廷等許多也提出了各種類型的文丘利水槽的設計方案并進行了實驗,但巴歇爾槽仍是文丘利水槽中普及的水槽

不銹鋼巴歇爾槽安裝要求說明

非滿管狀態流動的水路稱作明渠(open channel),明渠流量計的應用場所有城市供水引水渠,火電廠冷卻水引水和排水渠,污水治理流入和排放渠,工礦企業廢水排放以及水利工程和農業灌溉用渠道,我公司專業生產與明渠流量計配套使用的各種規格的量水堰槽(巴歇爾槽),堰板(三角堰,矩形堰),提供各種規格(B=25,B=51,B=76,B=152,B=228,B=250,B=300,B=450,B=600,B=750,B=900,B=1000,B=1200,B=1500,B=1800)

用途

與明渠流量計(TDWL-1A 型超聲波明渠流量計)配合使用,把明渠內流量的大小轉成液位的高低,測量明渠內水的流量,如灌渠,污水溝,城市下水道的流量

材質

玻璃纖維不飽和聚酯復合材料(玻璃鋼,厚度1,3mm)

流量范圍

流量范圍10升/秒-1000升/秒(由配用巴歇爾槽的規格決定)

特點

度高,耐腐蝕性強,耐候性好,不易變形龜裂,外形美觀,輕質高強

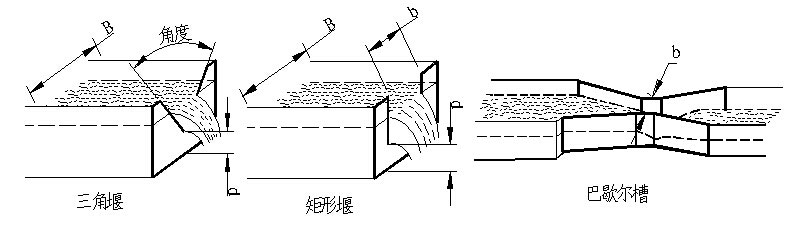

不銹鋼巴歇爾槽安裝要求明渠內的流量越大,液位越高,流量越小,液位越低,對于一般的渠道,液位與流量沒有確定的對應關系,因?yàn)橥瑯拥乃?流量的大小,還與渠道的橫截面積,坡度,粗糙度有關,在渠道內安裝量水堰槽,由于堰的缺口或槽的縮口比渠道的橫截面積小,因此,渠道上游水位與流量的對應關系主要取決于堰槽的幾何尺寸,同樣的量水堰槽放在不同的渠道上,相同的液位對應相同的流量,量水堰槽把流量轉成了液位,通過測量量水堰槽內水流的液位,再根據相應量水堰槽的水位,流量關系,反求出流量.
